详细说明
铁马公司近年来开发的汽车燃油系统:引进世界先进多层挤出生产线与技术,管体具有优良的耐渗透性、耐燃性、耐老化和耐腐蚀性并且符合燃油酒精混合物,可以满足欧IV以上排放的要求。广泛应用于汽车燃油系统的一种轻便。高性能、环保型的管路产品:

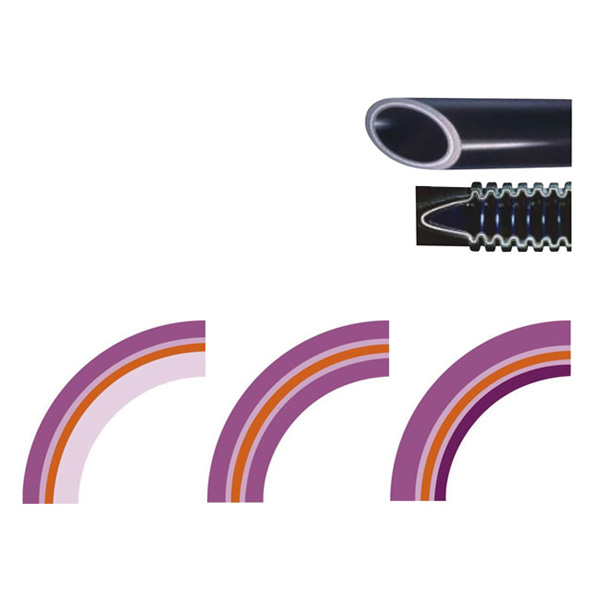

该产品主要以五层为主,外径有6mm、8mm、10mm等不同规格
外层
粘合剂
中间层
粘合层
内层
执行标准SAE J2260 QC/T798-2008
使用温度为 -40℃~115℃(连续使用温度不应超过90℃)
最大工作压力不超过0.7MPa
序号
|
|
试验项目
|
单位
|
要求
|
1
|
爆破压力
|
室温爆破压力
|
MPa
|
≥5.6
|
高温爆破压力
|
MPa
|
≥2.1
|
2
|
弯曲性能
|
最小弯曲半径
|
mm
|
符合QCT-798-2008要求
|
抗弯曲变形
|
--
|
钢球自由通过
|
弯曲后爆破压力
|
MPa
|
≥5.6
|
3
|
耐氯化锌
|
外观
|
--
|
管体内外表面无裂纹
|
室温爆破压力
|
MPa
|
≥4.2
|
4
|
低温冲击
|
外观
|
--
|
表面无裂纹
|
室温爆破压力
|
MPa
|
≥4.2
|
5
|
耐渗透性能
|
渗透率
|
g/m.d
|
<0.05
|
长度变化率
|
--
|
-1%~+1%
|
室温爆破压力
|
MPa
|
≥5.6
|
6
|
屈服应力
|
平行挤出方向
|
N/m㎡
|
≥24
|
垂直挤出方向
|
|
≥25
|
断裂伸长率
|
挤出方向
|
%
|
≥170
|
垂直方向
|
%
|
≥170
|
7
|
耐燃油性能
|
外观
|
--
|
表面无裂纹
|
低温冲击
|
--
|
表面无裂纹
|
室温爆破
|
MPa
|
≥5.6
|
挤出方向屈服应力
|
N/m㎡
|
≥20
|
挤出方向断裂伸长率
|
%
|
≥150
|
层粘附力
|
|
剪切之间层于层之间应无明显的分层迹象
|
返回
